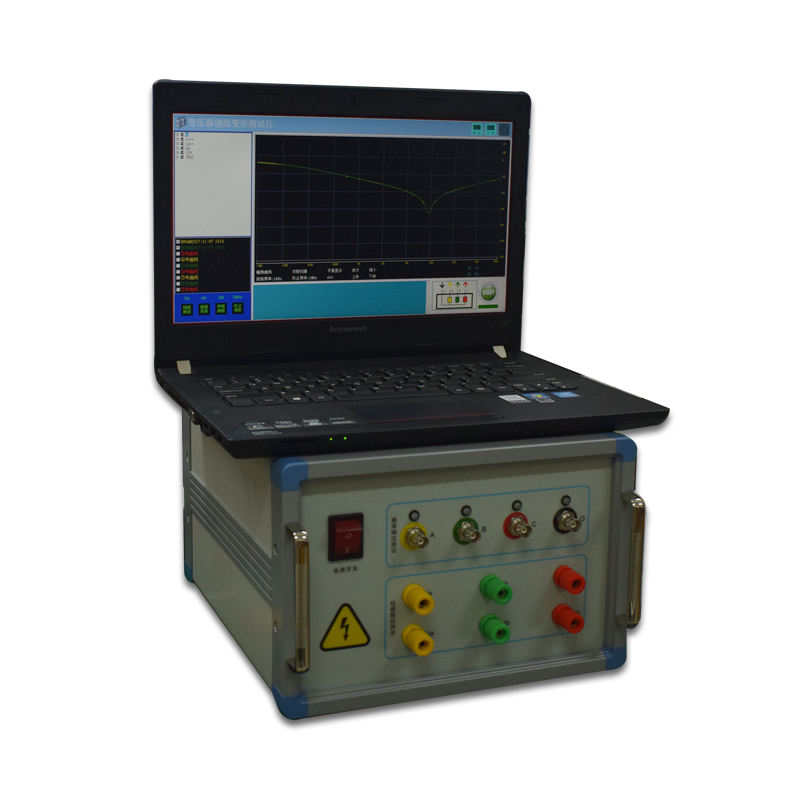

JYD-B变压器绕组变形测试仪阻抗法

主要技术特点

  • 一种设备,两种测试变压器绕组变形方法:频响法与阻抗法。
  • 频响法与阻抗法均为三相自动测试,缩短测试时间
  • 频响法测量速度快,对单个绕组测量时间1-2分钟以内。
  • 频响法频率精度非常高,精度高于0。001% 。
  • 频响法采用数字化频率合成,频率稳定性更高。
  • 频响法采用5000V电压隔离、充分保护测试电脑安全。
  • 频响法可同时加载9条曲线,各条曲线相关参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。
  • 短路阻抗法不用外接电源,采用市电AC220V低压电源,便可自动对变压器的AB、BC、CA高压绕组施加电压,同步采集数据,自动计算出阻抗误差百分比,测试结果非常直观。
  • 短路阻抗法适用于任意大小容量的变压器的阻抗测试。
  • 短路阻抗法测试过程中显示测试电流、测试电压的波形图谱,方便实时监测测试情况。
  • 仪器具有测量电感的功能。

JYD-B变压器绕组变形测试仪阻抗法

采用windows平台,兼容Window 2000/Window XP/Windows7/ windows8

  • 采用数据库保存测试数据,对测试数据的管理简洁方便。
  • 软件管理功能强大,充分考虑现场使用的需要,测量数据自动存盘、自动导出生成Word版测试报告(需安装相应的Office软件)或JPG图片报告,方便用户出测试报告。
  • 软件智能化程度高,在输入、输出信号连接好之后,只需要按一个键就可以完成所有的测量工作。
  • 软件界面简洁直观,分析、存储、报告导出、打印等菜单,只有完成当前一步方自动弹出下一步所需菜单,更加方便。

1.2主要技术参数

  • 测量方式:频响法、阻抗法均为三相自动测试。
  • 输出电压:Vpp-25V,测试中自动调整
  • 输出阻抗:50Ω
  • 输入阻抗:1MΩ (响应通道内置50Ω匹配电阻)
  • 扫频范围:10Hz-2MHz
  • 频率精度: 0.001%
  • 扫频方式:线性或对数,扫频间隔和点数可任意设置
  • 曲线显示:幅频曲线
  • 测量动态范围宽:-120dB~20dB
  • 供电电压:AC220V
  • 阻抗法测量电压:0220V
  • 阻抗法测量电流:010A
  • 阻抗法频率:50Hz/60Hz
  • 二合一主机重量: 7。8kg
